4 апреля 1982 г. в 11 ч 35 мин в здании бассейна, находящемся в III микрорайоне Егорьевска, произошло обрушение балкона большой ванны плавательного бассейна (рис. 46).

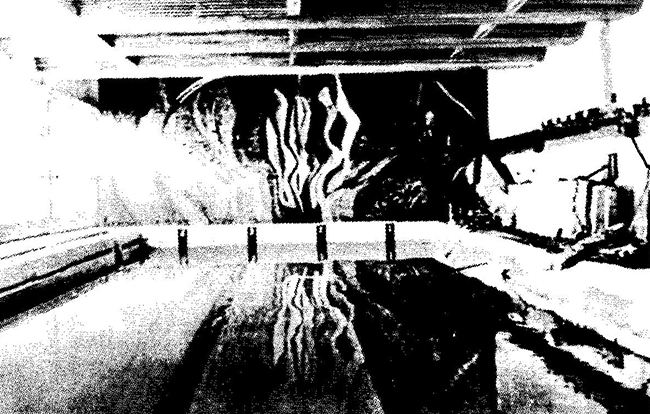

Рис. 46. Обрушение балкона в здании плавательного бассейна
Здание крытого бассейна с двумя ваннами размерами 26×10 и 10×4 м выполнено по типовому проекту 294-3-5. Зал большой ванны запроектирован в сборном железобетонном каркасе на свайных фундаментах, а стены выполнены из кирпича.
Консольный балкон размером 30×14 м расположен вдоль стены зала большой ванны (рис. 47). Отметка чистого пола балкона +2,8 м. Несущими элементами балкона являются сборные железобетонные консоли, приваренные к закладным деталям, колонн и сборные железобетонные многопустотные плиты, опирающиеся на консоли и кирпичные торцовые стены. По наружной стороне перекрытия балкона предусмотрено устройство монолитного железобетонного участка сечением 250×220 мм. Зазор шириной 150 мм между плитами перекрытий и продольной кирпичной стеной заделывается по месту монолитным железобетоном.

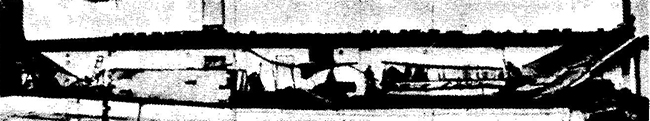

Рис. 47. Консольный балкон после обрушения
Пол балкона запроектирован из линолеума по цементной стяжке толщиной 25 мм. Ограждение балкона решено в виде столярной плиты шириной 450 мм и толщиной 22 мм, крепящейся к металлическим стойкам сечением 40×40 мм и высотой от пола балкона 820 мм, устанавливаемым через 1200 мм с привязкой к закладным деталям наружного монолитного участка.
Строительство крытого бассейна было начато в июне 1977 г. и продолжалось до ноября 1980 г. Устройство кровли велось в мае месяце 1981 г., а отделочные работы выполнялись с марта по декабрь 1981 г. Монтаж конструкций балкона большой ванны выполнялся с перерывом, консольные ригели смонтированы 9 января 1980 г. Плиты перекрытий балкона монтировались в октябре 1980 г., а устройство монолитных участков полов и ограждений балкона проводилось в сентябре — декабре 1981 г.
Поверочный расчет проектного решения узла сопряжения консольного ригеля с колонной показал, что несущая способность ригеля обеспечивается.
При производстве работ были допущены существенные отступления от проекта:
- опорные столики были изготовлены не по проекту и приварены к закладным деталям колонн выше проектного положения на 150-180 мм, что вызвало смещение верха консолей за пределы закладной детали колонны, в результате чего верх ригелей не был приварен к колоннам или приварен к закладным деталям колонн, не предназначенным для этих целей (рис. 48);

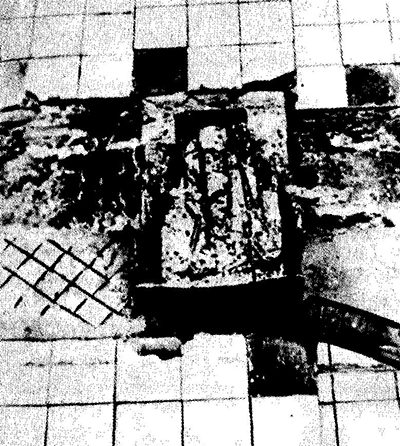

Рис. 48. Узел крепления консольного ригеля к опорному столику и закладным деталям колонны после сварки
- в осях 4-6 в качестве консолей были использованы прогоны, рассчитанные для работы на двух опорах, т.е. с рабочей арматурой в нижней зоне;
- сам балкон был выполнен с уширением на 200 мм;
- подготовка под полы выполнена в два слоя: первый из цементно-песчаного раствора толщиной 120—150 мм, второй — толщиной 30—50 мм (рис. 49);

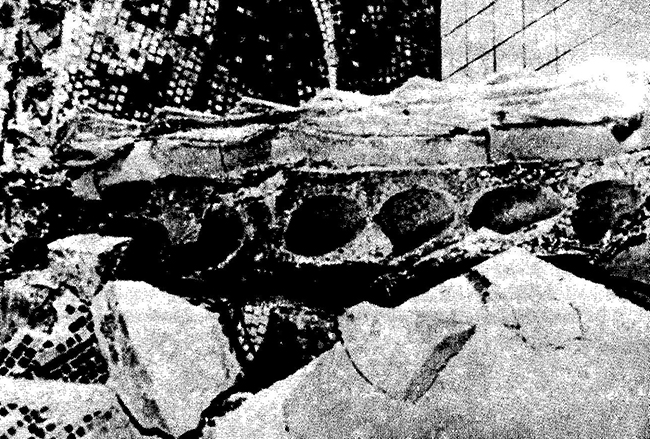

Рис. 49. Фактическая толщина раствора, используемого в качестве подготовки под полы, выполненная по многопустотным плитам перекрытий
- полы выполнены не из линолеума, как запроектировано, а из керамической плитки;
- ограждение балкона вместо деревянного по металлическим стойкам выложено из кирпича и дополнительно устроен подвесной потолок балкона из асбестоцементных листов, закрепленных на металлическом каркасе из уголка.
Отступления от рабочих чертежей не согласовывались с проектной организацией. Представитель авторского надзора не участвовал в рабочей и государственной приемочной комиссиях. Отсутствовал операционный контроль для своевременного выявления дефектов и принятия мер по их предупреждению и устранению. Слабо был организован и приемочный контроль для проверки и оценки качества скрытых работ и отдельных ответственных конструкций.
4 апреля 1982 г. состоялось открытие бассейна. В зале большой ванны было намечено проведение показательных выступлений пловцов. В 11 ч 15 мин был открыт смотровой консольный балкон, расположенный на продольной стене зала по всей его длине, в 11 ч 35 мин произошло обрушение балкона зала большой ванны. Авария началась, по свидетельству очевидцев, со средней оси и вслед за этим произошло полное обрушение балкона.
Вывод. Грубое нарушение производства работ по креплению сборных консольных несущих ригелей к закладным деталям колонн; применение сборных железобетонных прогонов, не рассчитанных на работу консолей (рабочая арматура расположена в нижней растянутой зоне); увеличение нагрузки на консольные ригели в результате завышения веса конструкций против проектных величин и отсутствие контрольных испытаний балкона — все это привело к его обрушению в момент максимальной нагрузки.
